Как подключить однофазный счетчик электроэнергии и автоматы

Для подключения однофазного счетчика электроэнергии требуется значительно более простая схема, чем для установки трехфазного счетчика. Описанная тут технология подключения использует прямую схему, не требующую установки дополнительного промежуточного трансформатора, так как счетчик будет работать с силой тока и мощностью, которые удовлетворяют требованиям максимально допустимых нагрузок, указанных в документации к оборудованию.

Схема подключения однофазного счетчика и автоматов

Для начала размещаем схему, иллюстрирующую точки размещения всех присутствующих в сети элементов. Используя её вы можете подключить однофазный счетчик любой конструкции, из доступных сейчас на рынке. Тут не указано размещение трансформатора, так как его включение в схему требуется в очень редких случаях и самостоятельно, без консультации специалиста лучше этого не делать.

Слева на изображении можно наглядно видеть что к чему подключено. Использованы следующие сокращения слева направо:

  • ф — входящи провод фаза
  • 0 — нулевой провод
  • Сч. — Счётчик
  • Руб. — Рубильник
  • Авт. — Автоматический выключатель
  • Кварт. — провод фазы, идущий от счётчика к потребителям электричества в квартире (электроприборы)
  • Провод. — нулевой провод, от счетчика к потребителям

Вместо рубильника можно установить два автоматических выключателя на фазу и ноль, рассчитанные на максимальную силу тока по 50 А каждый. Альтернативная и более расширенная схема с расположением заземления и примером размещения нескольких автоматов, УЗО и розеток.

Такое подключение применимо как в квартире, так и в небольшом частном доме или на даче.

Технология подключения

Независимо от модели счетчика, который будет использоваться, процесс его установки для всех практически идентичный. Отличия есть только на этапе снятия крышки, закрывающей клеммы. После того как получен доступ к зажимным контактам, к которым будут подключаться провода, последовательность подсоединения каждого кабеля выполняется аналогичным образом.

Для примера на фото ниже изображены два однофазных электронных счетичка, которые наиболее часто встречаются. У каждого внизу под таблом есть крышка, которую нужно снять, чтобы добраться до клемм.

Модель слева называется СОЭ-55/50Ш-Т-112, а справа — СЕ 102 от фирмы Энергомер. Оба счетчика рассчитаны на номинальную силу тока 5 А, а максимальный ток составляет 60 А. Фиксация проводов происходит с помощью зажимных контактов, количество которых у каждой модели равняется четырём.

Слева направо каждая из клемм соответствует цифрам от 1 до 4, изображенным на схеме. Первая — ввод провода фазы, вторая — выход провода фазы к потребителям, третяя — точка входа нулевого провода и четвёртая — выход нулевого провода к потребителям.

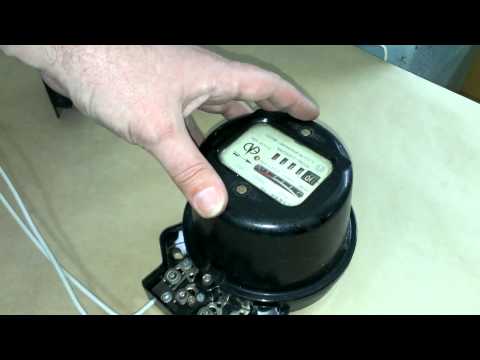

Наглядный процесс выполнения подключения на примере простого счетчика СО-5 подробно раскрыт в этом видео:

Обычно монтаж счетчика производится производится ответственной за подачу электроэнергии организацией, так как независимо от того, кто устанавливал счётчик, представители этой организации должны будут провести ревизию правильности установки оборудования. Данная процедура является обязательной и выполняется с последующей опломбировкой счётчика, если все нормы и правила при его монтаже были соблюдены.

Самостоятельное вмешательство в схему подключения после опломбировки оборудования настоятельно не рекомендуется. Если случиться какое-то замыкание, которое повлечет за собой повреждение имущества соседей, то счетчик с нарушенной пломбой станет серьёзным основанием для того, чтобы его владелец был привлечен к выплате компенсаций за нанесенный ущерб владельцам имущества.
