Установка водосчетчика своими руками

Давно минуло время, когда водосчетчик являлся чем-то из ряда вон выходящим, а его полезность подвергалась сомнениям разной степени обоснованности. Современные водосчетчики даже без применения всевозможных технических ухищрений позволяют значительно сэкономить затраты из семейного бюджета на оплату коммунальных услуг, а сам процесс установки водосчетчика стал настолько прост, что можно провернуть эту процедуру самостоятельно, чем мы сегодня и займемся.

Самостоятельная установка начинается с разрешения бюрократических проволочек – отправляемся в управляющую компанию и пишем там заявления – для написания может предоставляться образец, при его отсутствии пишем в свободной форме. У автора данного текста никаких проблем не возникло, только потребовалось принести водосчетчик, чтобы его проверили и опломбировали, а затем выдали техническое задание на его установку.

Получив официальное добро, отправляемся домой и запираемся в ванной (или любой другой комнате, где будет стоять водосчетчик) и тщательно изучаем разводку питающих труб от стояка – это ляжет в основу схемы установки водосчетчика. Нужно ли говорить, что прибор должен быть врезан до первого отвода к потребителю?

Порядок расположения элементов при установке счетчика

Определившись, куда будем врезать наше средство экономии семейного бюджета, начинаем прикидывать что нам потребуется для того, чтобы оно туда встало. У автора данной статьи список получился следующим:

  • Собственно, водосчетчики – сухоходные, крыльчатые, в количестве двух штук – для горячей и для холодной воды. Если планируется измерять только одну воду (горячую или холодную), то можно обойтись и одним. Заодно проверяем целостность пломб;
Счетчик для воды готов к установке
  • Фильтры для жесткой очистки воды – по количеству устанавливаемых приборов. Отсутствие их может привести к попаданию мусора в счетчик и выводу его из строя;
  • Обратные клапаны для пропуска воды только по направлению от стояка к потребителю – такие перед смесителем стоят, тоже по количеству счетчиков.
  • Полипропиленовая труба;
  • Пара алюминиевых уголков сорок на сорок и длиною в 600 миллиметров;
  • Пара хомутов на 100мм, чтобы крепить уголки на канализационный стояк;
  • Две пары хомутов на 80мм – ими мы будем крепить счетчики к уголкам;
  • Ключи (автор использовал пару разводных до 30 мм) – тоже пару;
  • Две гибкие подводки на 12мм с резьбой на одном конце и накидной гайкой на другом, автор брал метровые, но в случае необходимости они могут быть длиннее, если есть возможность – короче;
  • Калибратор;
  • Болгарка и ножовка, крайняя может быть заменена ножницами для пластика;
  • Паяльник для крепления полипропиленовых труб;
  • Переходные муфты (автор обошелся двумя на каждый счетчик, но если диаметр труб сильно отличается, то их может понадобиться больше);
  • ФУМ-лента или лен.

Перед тем как приступить к окончательному монтажу водосчетчиков не будет лишним еще раз осмотреть трубы – на них не должно быть повреждений и протечек, а запорный кран должен надежно обеспечивать перекрытие воды. Убедившись, что установка водосчетчика не обернется небольшим потопом, вооружаемся болгаркой и отпиливаем трубу возле запорного крана, после чего при помощи разводного ключа (газовый тоже подойдет) выкручиваем остаток трубы и приступаем к сборке водосчетчика:

  1. Фильтр грубой очистки вкручиваем в кран без уплотнителя и считаем на сколько оборотов он туда входит.
  2. Наматываем лен или ФУМ-ленту на резьбу фильтра и снова вкручиваем его в кран. При этом не закручивайте его с чрезмерной силой – он обязательно лопнет. Без уплотнителя фильтр у автора вкрутился в кран на три с половиной оборота, после наматывания ФУМки я вкрутил его на три, вроде не течет.
  3. После закрепления фильтра вкручивается штуцер с накидной гайкой (если понадобиться, она упростит демонтаж счетчика).
  4. При помощи накидных гаек крепим прибор со стороны входа к фильтру через штуцер, а со стороны выхода воды к обратному клапану, затем крепится штуцер.
  5. Лен используется для уплотнения только при вкручивании фильтра грубой очистки в запорный кран, все остальные элементы конструкции уплотняются резиновыми или силиконовыми прокладками.

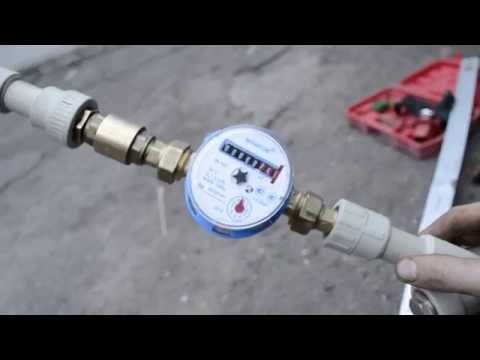

Видео-инструкция для наглядности:

Специалистам-коммунальщикам городской службы часто приходится сталкиваться с ситуацией, когда при установке водосчетчика самодеятельным сантехником перепутаны направления элементов прибора. Профессионалы советуют смотреть на сеточку – она должна быть со стороны входа воды, где сеточки нет должен быть ее выход. Однако автор данного текста не знал подобных тонкостей и чтобы ненароком не нарушить правила установки, добросовестно проверил наличие на всех деталях водосчетчика стрелочек, отмечающие направление воды.

Вариант расположения счетчиков

В итоге если смотреть от запорного крана последовательность должна получиться такая: собственно, кран, фильтр для грубой очистки воды, счетчик, обратный клапан, причем лен или нить используется только при соединении крана и фильтра, а во всех остальных случаях уплотнительные прокладки. На представленном фото этот порядок справа налево.

Значительно могут повлиять на стоимость установки трубы, а вернее материал, из которого они выполнены. Для водопровода из полипропиленовых труб потребуется вкручивание переходной муфты в обратный клапан. В таком случае в итоге получится соединение переходной муфты с обратным клапаном через штуцер и обязательно не забудьте про лен или ФУМку, методика подбора количества оборотов аналогична методике подбора при установке фильтра грубой очистки. После установки полипропиленовой трубы на муфту обратного клапана останется только спаять ее с водопроводом.

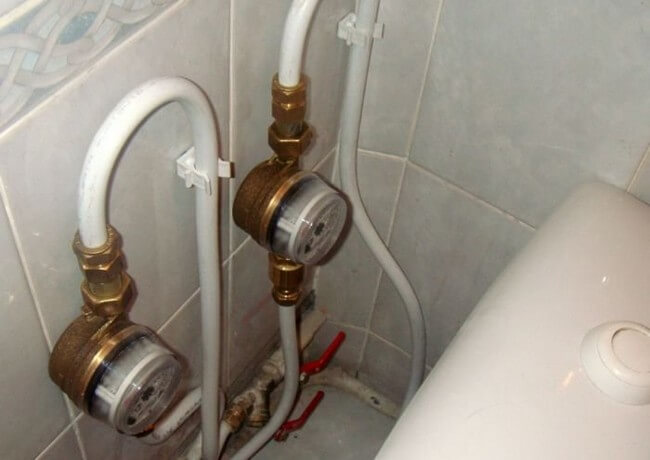

Оптимальное размещение для туалета

Если трубы в водопроводе железные, то тут в ход пойдет труба и полипропиленовый фитинг. Измеряем длину получившейся конструкции, добавляем еще примерно двадцать пять сантиметров (чуть-чуть туда-сюда не страшно) и отпиливаем трубу – ножовка или болгарка – что есть. Если труба в процессе обрезания сминается, при помощи калибратора приводим ее в исходное состояние и лерками нарезаем резьбу, после чего соединяем участок работы с фитингами и трубой.

Установка водосчетчиков своими руками существенно утяжеляет конструкцию снабжающей квартиру водой системы, но подающие трубы в подавляющем большинстве домов не рассчитаны на такое увеличение тяжести и изменение массы может привести к повреждению труб, образованию протечек и даже преломлению конструкции водосчетчика возле основания. Способов избежать столь прискорбного развития событий множество. Автор данной статьи приложил к канализационному стояку уголок, отметил отверстия под хомут и, наделав при помощи дрели дырок, закрепил. После на этом уголке разместил счетчик и при помощи второй пары хомутов прикрепил за соединительные штуцеры.
