Проводка под гипсокартоном

После установки всех профилей для гипсокартона, перед монтажом самих гипсокартонных плит, обычно приступают к проведению электропроводки, телевизионных, телефонных и сетевых кабелей.

Проводка под гипсокартоном относится к скрытому типу электропроводки. Её прокладывают в трубах, негорючих коробах и гофрированных шлангах, не поддающихся горению.

Прокладка проводки в гофре

Гофрированный шланг выполняет функцию дополнительной изоляции электропроводки.

Гофрированный шланг

Этого требуют правила установки электрооборудования. Провода, имеющие безопасное напряжение в гофре не нуждаются, но она может защитить проводку от различных повреждений.

Гофрированные шланги могут крепиться к бетонной или кирпичной стене под гипсокартоном с помощью специальных клипс. Клипсы, в свою очередь, крепятся непосредственно к основной стене при помощи дюбель-гвоздей. Располагаются клипсы на расстоянии 25-45 см в зависимости от условий монтажа шланга. Диаметр гофры подбирается в зависимости от диаметра кабеля.

Пошаговая инструкция по прокладке проводки

Трассой для прокладки кабеля также может служить и технологическое отверстие в стойке перегородки. В этом случае кабель будет прокладываться (троссироваться) по неопределенным кривым, а не прямо от точки к точке.

Этапы крепления кабеля к гипсокартонному профилю:

  1. Определитесь с необходимой длиной кабеля.
  2. Отмеренные гофр и кабель обрежьте с запасом в 40 см. Кабель при этом должен быть длиннее гофры.
  3. Протяните кабель через кабель.
  4. Проложите в перегородки гофр через технологические отверстия, расположенные в стоечных профилях.

Проложенный гофр прикрепите к конструкции с помощью обычного медного провода или монтажных хомутов. Трасса прокладки по возможности не должна иметь прямых углов и плавно переходить от профиля к профилю.

Проводка в профиле

Это нужно для того, чтобы кабель можно было перетянуть, когда возникнет такая необходимость. Закрепите гофру крепко, но не перетягивайте.

Схема проводки под гипсокартоном

Проводите электропроводку внутри перегородки по заранее продуманной схеме, в которой Вы должны учесть место её присоединения к общей сети, месторасположение розетки и выключателя.

Пример схемы проводки

Еще лучше визуализировать разметку прохождения провода непосредственно на стене, как показано ниже на фото.

Разметка провода

Если Вы решите произвести все работы по установке проводки под гипсокартон своими руками, не забывайте о технике безопасности при работе с электричеством.

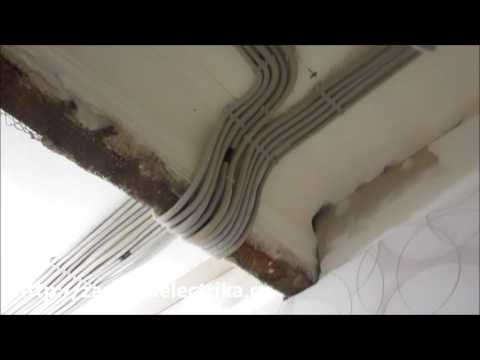

Для большей наглядности рекомендуем ознакомиться с видео:


Важно знать то, что провод обязательно должен проходить вертикально относительно выключателю или розетке, горизонтальные же участки следует располагать на одной высоте вместе с распределительными коробками.
