Установка розеток и выключателей по евростандарту

Установить розетку или выключатель достаточно просто, купив готовый комплект в магазине электроприборов. Каждая розетка состоит только из необходимых элементов — ничего лишнего. Все детали в ней рассчитаны на быстрый монтаж и долгий срок службы. Однако, при самостоятельном проведении работ существует большая вероятность, что вы упустите одну или две на первый взгляд незначительные детали. И в дальнейшем с последствиями этих погрешностей придется мириться в течение всего срока службы розетки или выключателя.

Мы предлагаем вашему вниманию оптимальную технологию установки розеток и выключателей по евростандарту. Она подойдет как для тех, кто только сделал ремонт, так и для тех, кто собирается заменить старые розетки и провести установку с соблюдением всех норм.

Если вы устанавливаете новую розетку на место старой, то предварительно потребуется подготовить место для её надежного крепления. Для этого после удаления старой розетки расчистите достаточное количество пространства для установки стандартного подрозетника. Монтаж розетки в голую стену — это особенная технология, которая не имеет ничего общего с понятием евростандартов. Поэтому её мы опустим, а перейдем сразу к этапам установки розетки в пустой и чистый подрозетник.
В новостройках или после свежего евроремонта у подрозетников есть предустановленные стандартные крепежные саморезы. На этапе отделки стен их присутствие необходимо для защиты мест крепления будущей розетки от попадания пыли, краски или шпаклевки. Так что первым делом выкручиваем эти саморезы из подрозетника.

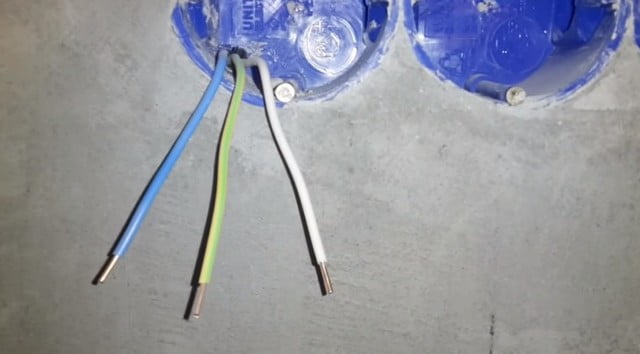

Снимаем изоляцию

В идеале, провод приходящий в подрозетник должен выступать из стены на расстояние равное ширине четырех пальцев. Если у вас более длинный кусок кабеля, то смело обрежьте его по этой мерке — большая длина нам не понадобится, а будет только мешать. Следующим шагом снимаем оплетку с кабеля с помощью специального ножа. Его использование гарантирует целостность изоляции каждого из проводов внутри кабеля. Работая без этого инструмента будьте очень внимательны и тщательно проверьте целостность изоляции всех проводов после удаления внешней оплетки.

Заключающим этапом работы с кабелем будет удаление изоляции с концов проводов. Обычно это три жилы — фаза, ноль и земля. С конца каждой из них снимаем по 10-15 мм изоляции и оставляем равные куски оголенного провода.
Если планируется установка двойной розетки, то по соседству с первой будет аналогичный подрозетник, в который сейчас надо провести специальный шлейф. Шлейф — это кусок кабеля, такого же, который используется в проводке. Его через отверстие во втором подрозетнике просовываем в первый и обрабатываем концы также, как было описано выше. В итоге мы должны получить шесть проводов в первом подрозетнике и три во втором. Все они выступают из стены на ширину четырех пальцев.

Установка шлейфа

Далее мы берем нашу розетку и располагаем таким образом, чтобы провода крепились к ней сверху. Слева направо расположение жил должно быть таким: сначала фаза, затем земля, в конце ноль. Если у вас только два провода, то слева крепим фазу, а справа ноль. Закрепляем каждый провод в соответствующий слот розетки и загибаем провода к её задней стенке. Получится, что они как бы обтекают корпус розетки с места крепления вверху к задней стенке. В таком виде вставляем корпус розетки в подрозетник и при помощи уровня выравниваем его в горизонтальное положение.

Крепление проводов в слоты розетки

Аналогичные действия проделываем со второй розеткой, если мы работаем с двойной конструкцией. У неё, как мы уже писали ранее, в первой розетке будет 6 проводов (три своих и три из шлейфа соседней розетки), по две каждого вида. Тут важно закрепить все провода в нужном порядке: сначала две фазы, затем две земли, потом два ноля. Во второй розетке будет три провода — их крепим в слоты новой розетки в той же последовательности.

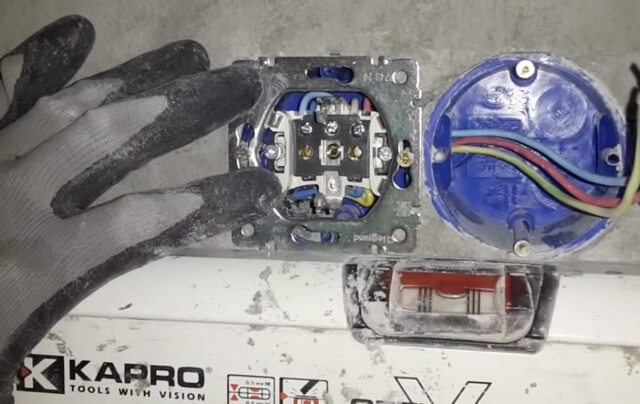

Выравниваем по уровню

Установленные розетки останется только закрепить в стене: лучше всего выполнять это удлиненными саморезами. Прежде чем их вкручивать, убедитесь повторно в том, что розетки установлены по уровню. Иначе у двойной розетки пластиковая рамка может на своё место не встать.

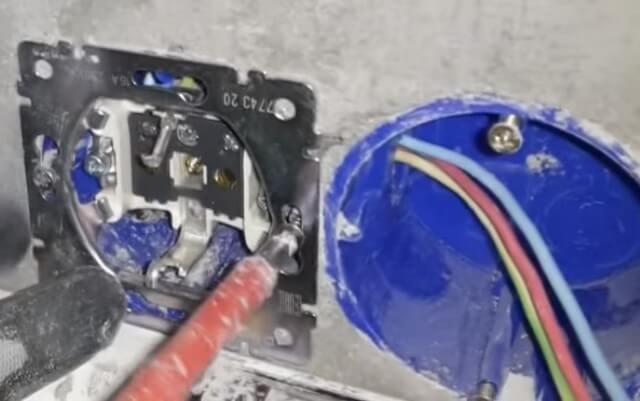

Вкручиваем саморезы

Закрепив розетку, вкручиваем специальные регулирующие винтики внутри конструкции. Они ответственны за опорные лапки, которые надежно фиксируют положение розетки внутри подрозетника.

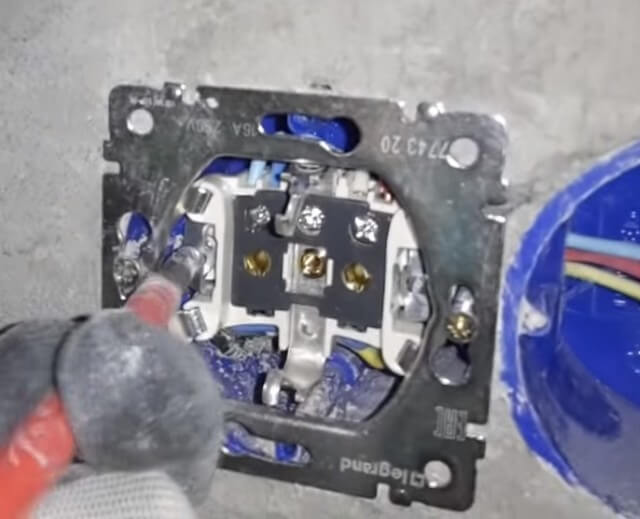

Разжимаем опорные лапки

Последним шагом накладываем поверх розетки пластиковую рамку и устанавливаем специальные вставки на её фасад. Эти вставки фиксируются последним крепежным элементом — небольшим винтиком, как правило, в самом центре розетки.

Конструкция стандартного выключателя повторяет конструкцию розетки и его монтаж будет проходить аналогичным образом. Единственное отличие — установка пластикового фасада, который у выключателя крепится не на винт, а на специальные пластиковые защелки.
Составим пошаговую инструкцию выполнения работ:

  1. Демонтаж саморезов из подрозетника
  2. Отрезка кабеля на ширину 4 пальцев
  3. Удаление внешней оплетки кабеля
  4. Удаление изоляции с конца каждого провода
  5. Монтаж шлейфа во вторую розетку
  6. Монтаж подготовленных концов кабеля в слоты в розетке
  7. Установка розетки с подключенными проводами в подрозетник
  8. Монтаж второй розетки
  9. Закрепление розеток саморезами в стену и разжатие опорных лапок
  10. Установка пластикового фасада
